Інсталяція AlcaPlast AM101/1120

Опис

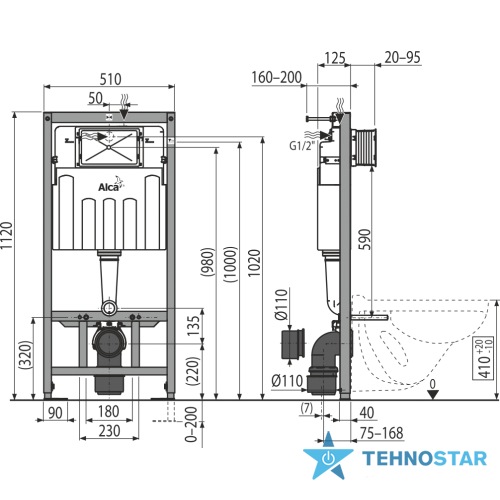

AM101/1120 Sádromodul

Скрытая система инсталляции для сухой установки (для гипсокартона)

Область применения

Для подвесных унитазов

Для монтажа к несущей стене или в гипсокартонную конструкцию

Для пола с толщиной стяжки 0-200

Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм

Технические параметры

Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий G1/2 "

Рабочий диапазон давления воды 0,05 – 0,8 MPa

Рекомендуемый диапазон давления воды 0,3 – 0,5 MPa

Большой смыв 6 – 9 l

Малый смыв 2,5 – 3,5 l

Стандартные настройки большого смыва 6 l

Стандартные настройки малого смыва 3 l

Гигиенический резерв 3 l

Объем воды в бачке 9 l

Несущая способность 400 kg

Свойства

Регулируемые выдвижные ноги в диапазоне 0-200 мм с тормозной системой

Обозначение центрирования и нивеляции

Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0-93 мм

Угловой вентиль с возможностью подключения к системе трубопроводов Mepla

Конструкция рамы позволяет фиксацию к самостоятельному достаточно жесткому гипсокартонному профилю или перед несущей стеной

Установленная система закрывается гипсокартонными листами и не нуждается в дополнительных крепёжных элементах

Конструкция полистирольной изоляции, предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции

Возможность установки кронштейна с переходом DG1/2 ", для подключения сиденья-биде или бидетты

Двойной смыв, независимо регулируемый, с гигиеническим резервом

Подходит для установки пневматического или сенсорного смыва

Совместима со всеми кнопками управления Alcaplast

Возможность сервиса без использования инструментов

Подвод воды к задней стенке бачка или вверху бачка

Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность

Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи

Монтажная глубина рукава регулируется от 20 до 95 мм

Монтажная глубина - 125 мм

Материал несущей конструкции: металл обработанный порошковой краской

Содержание комплекта

Бачок с впускным и выпускным механизмом

Самонесущая рама

Резьбовое соединение 1/2 " для подвода воды со встроенным угловым вентилем Schell 1/2 “– 3/8”

Толкатели механизма 2 шт.

Монтажный комплект: винт Ø8x60 - 4 шт., дюбель Ø12 - 4 шт.

Крепежный материал для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.

Отводное колено из полиэтилена HT90 / 110 , PE-HD

Прокладка, патрубок полипропилен, манжета

Прокладка, патрубок полипропилен, уплотнение патрубка

Монтажный комплект крышек для защиты технических отверстий при установке системы

Рукав сервисного отверстия двухсоставный, легко укорачивается.
