Опис

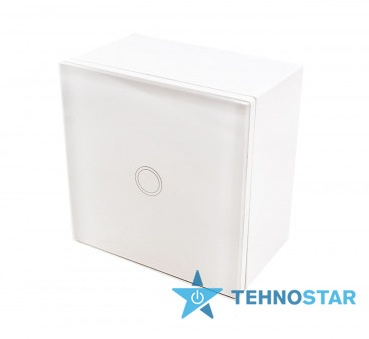

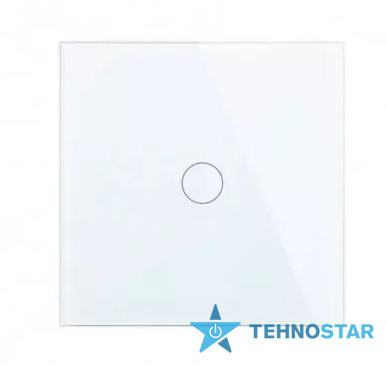

Контролер захисту від протікання води Mastino TS2
Використовується для приймання сигналів від датчиків протікання води і надання команд на спрацювання виконавчих пристроїв. Забезпечує світлове та звукове сповіщення про аварію. До контролера перекриття води TS2 підключається до двох кранів і до п'яти датчиків. У випадку, якщо вода потрапляє на датчик, вимикач автоматично подає команду на крани для їх автоматичного закриття, таким чином захищає від затоплення приміщень.
Опис логіки роботи контролеру Mastino TS2:
Робочий режим. При підключенні пристрою до мережі 220В по схемі відбувається його вмикання та перехід в робочий режим, при цьому живлення на клемі номер 1 вмикається на постійній основі без ліміту часу. Мигання зеленого світлодіоду. Крани відкриваються.
Режим перекриття води. При спрацюванні датчика на воду або якщо при увімкненні контролера датчик був уже замкнутий, система переходить в аварійний режим. Живлення на клемі номер 1 залишається увімкненим, а на клемі номер 4 (NC) воно додатково вмикається на постійній основі для подачі сигналу на закриття кранів з електроприводом. Звуковий сигнал про аварію, мигання червоного світлодіоду. Без ліміту часу та без реагування на автопроворот кранів та вологості датчика, поки не буде фізично натиснута кнопка перезавантаження, яка знаходиться на лицьовій панелі, крани закриваються.
Особливість. Контролер запам’ятовує останній режим роботи навіть після вимкнення живлення.\
Режим ручного перекриття води. При тривалому натисканні на сенсорну кнопку протягом трьох секунд крани переходять у закрите положення. Повторне, одинарне, не тривале натискання на сенсорну кнопку переводить крани у відкрите положення і робочий режим контролера.
Режим автопровороту кранів. Програма закриття/відкриття кранів вмикається один раз в 15 діб. Вмикається тільки у випадку, якщо контролер знаходиться в звичайному робочому режимі. В увімкненому режимі перекриття води не працює. Якщо при режимі автопровороту кранів відбулося спрацювання датчика, то контролер переходить в аварійний режим. Відлік часу для включення режиму автопровороту кранів відлічується по часу роботи робочого режиму.
Особливості монтажу та експлуатації:
- Уважно ознайомтесь з інструкцією перед початком роботи.
- Знеструмте проводку перед підключенням контролеру Mastino TS2 або його вимкненням для перевірки чи заміни.
- Електричні з'єднання та підключення контролера до мережі має виконувати кваліфікований електрик.
- На несправності контролера, що виникли внаслідок його неправильного підключення, гарантія виробника не поширюється.
- Напруга живлення на контролер має бути подано із силової шафи та обов'язково через ПЗВ (30 мА).
- Фазу та нуль підвести згідно зі схемою підключення
