Захист від витоку води Mastino TS1 black

Опис

Контролер захисту від протікання води Mastino TS1 (black, white)

Використовується для сприйняття сигналів від датчиків протікання води та надання команд на відкриття/закриття кранів з електроприводом. Забезпечує світлове та звукове сповіщення про аварію. До контролера Mastino TS1 можна підключити до двох кранів та п'яти датчиків. Якщо вода потрапляє на датчик, контролер автоматично подає команду на крани для їхнього автоматичного закриття, таким чином захищає від затоплення приміщень.

Опис логіки роботи контролера Mastino TS1:

1. Робочий режим. При підключенні пристрою до мережі 220В за схемою відбувається його увімкнення та перехід у робочий режим, живлення на клемі номер 4 (відкриття кранів) включається на постійній основі. Без ліміту часу. Блимання зеленого світлодіода.

2. Режим перекриття води. При спрацьовуванні датчика на воду або якщо при включенні контролера датчик був замкнутий, система переходить в аварійний режим. Живлення із клеми №4 (відкриття кранів) вимикається, а на клемі номер 3 (закриття кранів) включається на постійній основі. Миготіння червоного світлодіода. Без ліміту часу і без реагування на автопроворот кранів і вологості датчика, поки не буде фізично натиснуто кнопку перезавантаження, що знаходиться на лицьовій панелі.

3. Режим автопровороту кранів від бродіння. Програма закриття/відкриття кранів включається двічі на місяць. Включається лише в тому випадку, якщо контролер перебуває у звичайному робочому режимі. У режимі перекриття не працює. Якщо при автопровороті кранів відбулося спрацювання датчика, то контролер переходить в аварійний режим. Відлік часу для увімкнення автопровороту кранів відраховується за часом роботи робочого режиму.

Особливості монтажу та експлуатації:

- Уважно ознайомтеся з інструкцією перед початком роботи.

- Знеструмити проводку перед підключенням контролера Mastino TS1 або його вимкненням для перевірки або заміни.

- Електричне з'єднання та підключення контролера до мережі має виконувати кваліфікований електрик.

- На несправності контролера, що виникли внаслідок його неправильного підключення, гарантія виробника не поширюється. ​

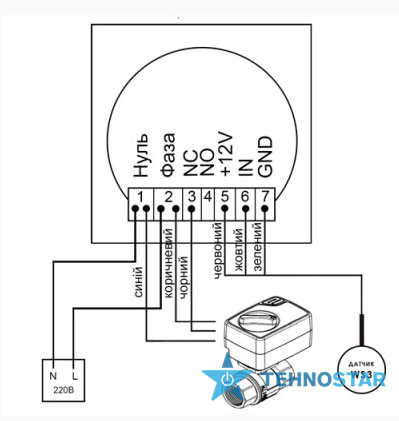

- Фазу та нуль підвести згідно зі схемою підключення

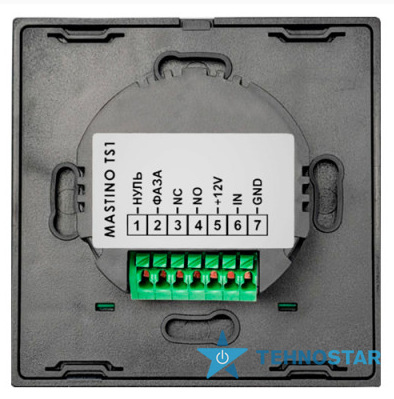

- Колодка "швидкомонтаж" на сім виходів. Кожен вихід призначений для підключення одного дроту. Для підключення більшої кількості проводів обов'язково необхідно здійснити їх з'єднання методом лудіння або використовувати клеми швидкого монтажу, типу Wago
