Інсталяція AlcaPlast AM1101/1200

Опис

Галузь застосування

• Для підвісних унітазів

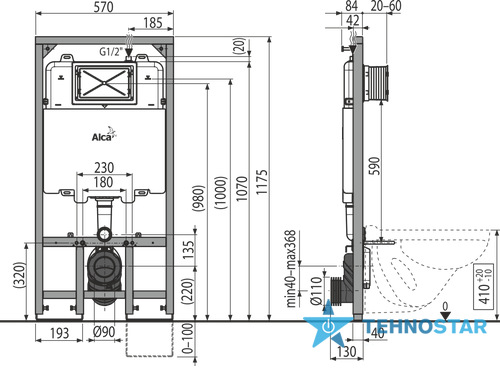

• Для монтажу на несучі стіни або в гипсокартоновиє конструкцію, глибина монтажу - 84 мм
• Для підлоги з товщиною стяжки 0-100
• Для установки підвісного унітазу з інтервалом кріплення 180 мм або 230 мм

Технічні характеристики

• Підведення води до задньої стінки бачка або зверху бачка здійснюється за допомогою монтажних отворів G1/2 "
• Робочий діапазон тиску води 0,05 - 0,8 MPa
• Рекомендований діапазон тиску води 0,3 - 0,5 MPa
• Стандартні налаштування великого змиву 6 l
• Стандартні настройки малого змиву 3 l
• Гігієнічний резерв 3 l
• Обсяг води в бачку 9 l
• Несуча здатність 400 kg

Властивості

• Позначення центрування і нівеляції
• Кутовий вентиль з можливістю підключення до системи трубопроводів Mepla
• Конструкція рами дозволяє фіксацію до самостійного досить жорсткого гипсокартонному профілем або перед несучою стіною
• Конструкція полістирольної ізоляцією, запобігає процес конденсації на поверхні бачка і послаблює вібрацію в будівельній конструкції
• Подвійний змив, незалежно регульований, з гігієнічним резервом
• Сумісний з усімаКнопками управління Alcaplast, за винятком сенсорних кнопок
• Можливість сервісу без використання інструментів
• Підведення води до задньої стінки бачка або вгорі бачка
• Бачок зроблений з одного фрагмента поліпропілену, що забезпечує його 100% герметичність
• Кришка сервісного отвору спрощує процес монтажу і захищає від вологи та бруду
• Монтажна глибина рукава регулюється від 20 до 60 мм
• Монтажна глибина - 84 мм
• Висувні ноги з регулюванням в діапазоні 0-100 мм
• Матеріал несучої конструкції: метал оброблений порошковою фарбою

Зміст комплекту

• Бачок з впускним і випускним механізмом
• самонесуча рама
• Різьбове з'єднання 1/2" для підведення води з вбудованим кутовим вентилем Schell 1/2" - 3/8 "
• Штовхачі механізму 2 шт.
• Монтажний комплект: гвинт Ø8x60 - 8 шт., Дюбель Ø12 - 8 шт.
• Матеріал для кріплення для кріплення унітазу: шпилька М12 - 2 шт., Шайба - 4 шт., Ковпачок - 2 шт., Гайка - 2 шт., Гофрований рукав - 2 шт.
• СтоковеКоліно SLIM HT90/110 PVC
• Прокладка, патрубок поліпропілен, манжета
• Прокладка, патрубок поліпропілен, ущільнення патрубка
• Монтажний комплект кришок для захисту технічних отворів при установці системи
• Рукав сервісного отвору двоскладовий, легко коротшає
