Інсталяція AlcaPlast AM102/1120

Опис

AM102/1120 СКРЫТАЯ СИСТЕМА ИНСТАЛЛЯЦИИ ДЛЯ СУХОЙ УСТАНОВКИ (ПРИ РЕКОНСТРУКЦИИ ВАННЫХ КОМНАТ В ПАНЕЛЬНЫХ ДОМАХ)

Область применения

Для подвесных унитазов

Для реконструкции санитарных узлов

Для установки между двумя стенами

Для установки в деревянных сборных домах

Для пола с толщиной стяжки 0–200 мм

Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм

Для подвесных унитазов

Для реконструкции санитарных узлов

Для установки между двумя стенами

Для установки в деревянных сборных домах

Для пола с толщиной стяжки 0–200 мм

Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм

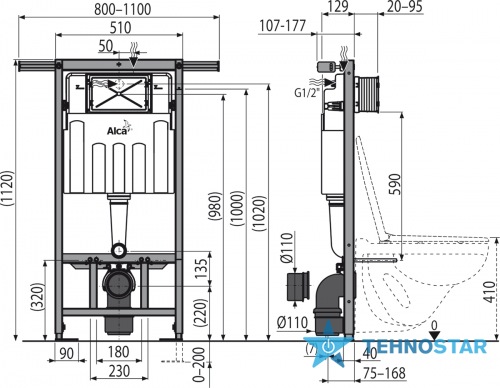

Технические параметры

Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий G1/2 "

Рабочий диапазон давления воды 0,05 – 0,8 MPa

Рекомендуемый диапазон давления воды 0,3 – 0,5 MPa

Большой смыв 6 – 9 l

Малый смыв 2,5 – 3,5 l

Стандартные настройки большого смыва 6 l

Стандартные настройки малого смыва 3 l

Гигиенический резерв 3 l

Объем воды в бачке 9 l

Несущая способность 400 kg

Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий G1/2 "

Рабочий диапазон давления воды 0,05 – 0,8 MPa

Рекомендуемый диапазон давления воды 0,3 – 0,5 MPa

Большой смыв 6 – 9 l

Малый смыв 2,5 – 3,5 l

Стандартные настройки большого смыва 6 l

Стандартные настройки малого смыва 3 l

Гигиенический резерв 3 l

Объем воды в бачке 9 l

Несущая способность 400 kg

Свойства

Регулируемые выдвижные ножки в диапазоне 0–200 мм с тормозной системой

Обозначение центрирования и нивеляции

Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0–93 мм

Угловой вентиль с возможностью подключения к системе трубопроводов Mepla

В данном случае нагрузка переносится на боковые стены с помощью специальной траверсы, которая регулируется по ширине в пределах 830–1200 мм

Установленная система закрывается гипсокартонным листом и не нуждается в дополнительных крепежных элементах

Конструкция полистирольной изоляции предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции

Возможность установки кронштейна с переходом DG 1/2" для подключения сиденья-биде или бидетты

Двойной смыв, независимо регулируемый, с гигиеническим резервом

Подходит для установки пневматического или сенсорного смыва

Совместима со всеми кнопками управления Alcaplast

Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность

Подвод воды сзади/сверху посередине

Возможность сервиса без использования инструментов

Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи

Монтажная глубина рукава регулируется в диапазоне 20–95 мм

Монтажная глубина 125 мм

Материал несущей конструкции: металл, обработанный порошковой краской

Содержит дозатор таблеток для унитаза

Регулируемые выдвижные ножки в диапазоне 0–200 мм с тормозной системой

Обозначение центрирования и нивеляции

Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0–93 мм

Угловой вентиль с возможностью подключения к системе трубопроводов Mepla

В данном случае нагрузка переносится на боковые стены с помощью специальной траверсы, которая регулируется по ширине в пределах 830–1200 мм

Установленная система закрывается гипсокартонным листом и не нуждается в дополнительных крепежных элементах

Конструкция полистирольной изоляции предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции

Возможность установки кронштейна с переходом DG 1/2" для подключения сиденья-биде или бидетты

Двойной смыв, независимо регулируемый, с гигиеническим резервом

Подходит для установки пневматического или сенсорного смыва

Совместима со всеми кнопками управления Alcaplast

Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность

Подвод воды сзади/сверху посередине

Возможность сервиса без использования инструментов

Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи

Монтажная глубина рукава регулируется в диапазоне 20–95 мм

Монтажная глубина 125 мм

Материал несущей конструкции: металл, обработанный порошковой краской.
