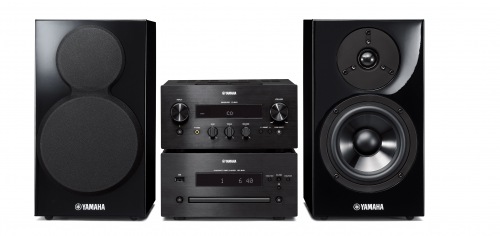

Музыкальный центр Yamaha MCR-640 PIANO CRAFT

Микрокомпонентная система MCR-640, состоящая из компактных устройств, обеспечивает превосходное качество звучания. Это достигнуто благодаря использованию совершенно новых схем, нового механизма CD-плеера и множества других новых компонентов. В системе реализован ряд передовых технологий, таких как заземление в одной точке, короткий путь прохождения сигнала, электронный регулятор громкости и режим Pure Direct. Акустические системы исключительно высокого качества имеют элегантную фирменную отделку под фортепиано.

Чтобы обеспечить по-настоящему высокое качество звучания микрокомпонентной системы, нашим инженерам пришлось перепроектировать всю схемотехнику – уместить полноразмерный ресивер в корпус малого устройства. Достичь этого удалось благодаря конструкции с короткими путями прохождения сигнала, высокому тепловому кпд и отличным характеристикам подавления шума и вибрации.

Этот высокоэффективный аналоговый усилитель, основные секции которого собраны на базе дискретных элементов, выдает традиционный аналоговый звук высокого качества, свойственный аппаратам Yamaha. Достаточно большое радиатор из экструдированного алюминия обеспечивает эффективное рассеяние тепла.

В ресивере R-840 использована усовершенствованная схема электронного регулятора громкости. Этот аналоговый элемент служит не для передачи сигнала – он используется в цепи потенциометра, пропуская сигналы, обработанные микропроцессором, на электронный регулятор громкости. Преимущество такой системы состоит в том, что она устраняет возникающие в в аналоговых регуляторах статические помехи, а также дисбаланс сопротивлений, и обеспечивает более точную регулировку громкости.

Вместо обычной схемы, где каждая секция имеет свое заземление, что способно ухудшить отношение сигнал/шум из-за общего импеданса, эта конструкция предусматривает заземление в одной точке, к которой идут провода со всех секций (усилителя мощности, блока питания, предусилителя, привода двигателя и цифровой схемы). Кроме того, тщательно продуманный путь прохождения сигнала сделан максимально коротким, что позволило значительно снизить электромагнитные помехи.

На иллюстрации «R-840 – изнутр и»: Короткий путь прохождения сигнала позволяет свести до минимума помехи и искажения. Красной линией показан путь аудиосигнала в этой модели. Желтая линия – путь аудиосигнала в предыдущей модели.

Многие компоненты разработаны специально для этого ресивера, включая большой трансформатор с низким импедансом, блочные конденсаторы большой емкости и резисторы. Кроме того, в конструкции использованы позолоченные акустические клеммы высокого качества.

Режим Pure Direct обеспечивает максимально высокое качество звука за счет отключения дисплея и пропускания аудиосигнала по кратчайшему пути от входа до выхода, минуя все необязательные схемы. С нажатием кнопки включается режим Pure Direct для ресивера и CD-плеера.

На верхней панели ресивера расположено универсальное гнездо для подключения iPod. При установке в это гнездо iPod ресивер включается, выходя из режима ожидания, и вы можете слушать музыку с более мощным и четким звучанием. Имеется также кнопка Воспроизведение/Пауза. Устройством iPod можно управлять с помощью системного ПДУ. Во время работы iPod производится его подзарядка.

Как и компоненты других систем, CD-640 имеет новые механизм и схемотехнику, которые были разработаны специально для размещения в ограниченном пространстве корпуса. Мы реализовали это, установив загрузочный механизм в нижней части шасси, чтобы свести до минимума вибрацию и повысить эффективность питания. Блок питания, а также цифровая и аналоговая секции полностью изолированы друг от друга для устранения электромагнитных помех между ними.

Вместо обычной схемы, где каждая секция имеет свое заземление, что способно вызывать искажения из-за общего для всех цепей импеданса, эта конструкция предусматривает заземление в одной точке, к которой идут провода со всех секций (усилителя мощности, ЦАПа, CD-модуля и цифровой схемы).

В модели CD-640 использован аналоговый источник питания для предотвращения отрицательного воздействия цифрового шума на качество звука. Трансформатор создан специально для этого плеера, а плата источника питания соединяется с другими платами более толстыми, чем обычно проводами.

Yamaha выбрала Burr-Brown DSD1791 как ЦАП исключительно высокой производительности с дифференциальным выходом для снижения цифрового шума.
Его архитектура Advanced Segment обеспечивает отличную динамику и высокую стойкость к джиттеру тактового генератора. Благодаря этому ЦАПу вы будете слышать безупречный звук, какого можно было бы ожидать от аппарата высшего класса.

Являясь одним из мировых лидеров по производству фортепиано, Yamaha имеет большой опыт работы с деревом.
Акустические системы NS-BP300 имеют такую же роскошную и экологически чистую отделку, как и наши рояли.

Сколь бы хороши ни были источник музыкального сигнала, усилитель и акустические системы, это еще не все – на звук влияет вибрация корпусов акустических систем, и обычно в худшую сторону. Простое внутреннее укрепление и обычные демпфирующие материалы не дают желаемого эффекта. С целью решения этой проблемы Yamaha разработала внутреннюю структуру для подавления вибрации корпуса (VCCS), предполагающую размещение в строго определенных точках прокладок из композитного материала, которые должны иметь определенную форму и устанавливаться под определенными углами. Мы также затратили немало усилий на разработку особой пенорезины, которая обеспечивает эффективное подавление вибрации.
