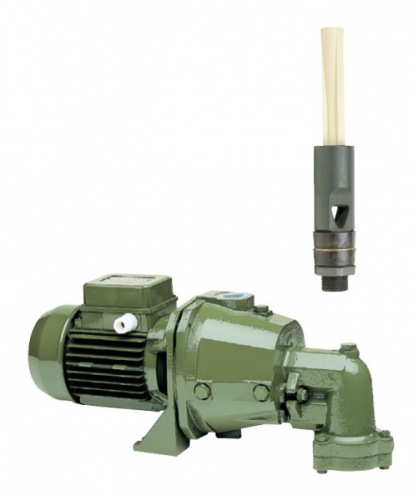

Серия самовсасывающих насосов применяется для откачки воды из глубоких колодцев до 33 метров. Насос размещается на поверхности, а эжектор опускается в колодец. Эффект самовсасывания достигается, благодаря “трубки Вентури”, помещенной внутри узла эжектора, который устанавливается на насосе или, чаще опускается в колодец и соединяется с корпусом насоса двумя трубами диаметром 1¼". Только часть общей подачи жидкости, выработанной рабочим колесом закрытого центробежного типа, направляется в нагнетательный патрубок: оставшаяся вода рециркулируется посредством системы Вентури, которая, будучи соединенной с камерой всасывания, создает в ней разряжение, необходимое для всасывания воды из места погружения блока эжектора с трубой дитаметром 1”¼ .

Область применения.

Подача воды в дома, повышение давления, подача воды в сады, огороды. Установка обратного клапана обязательна. Рекомендуется устанавливать клапан на нагнетательном патрубке насоса для обеспечения адекватного уравновешивания давления в процессе работы.

Конструктивные характеристики.

Насосная часть, эжектор из чугуна.
Рабочее колесо М92-М102 — из латуни, по запросу М 202 — из термопластика.
Механическое уплотнение из графито — керамики.
Ротор изготовлен из нержавеющей стали.
Защита двигателя IP44 (возможна защита IP55 по запросу).
Класс изоляции: F.
Напряжение питания 230V-50Hz однофазный двигатель, 230V/400V-50Hz трехфазный двигатель

Технічні характеристики

№	Деталь	Стандартн. исполнение	По запросу
5	Насосн. Часть	Чугун G20	Чугун G20
8	Пробка	латунь	латунь
9	Уплотнит. кольцо	Алюминий	Алюминий
10	Гайка	Латунь	Нерж. Сталь AISI 304
10a	Гайка	Латунь	Нерж. Сталь AISI 304
12	Рабоч. колесо	Термопласт	Латунь
13	Подвижн. часть уплотнителя	Гр а ф и т	Вольфрам карбид
14	Кольцев. уплотнитель	Резина NBR	Резина EPDM
14a	Кольцев. уплотнитель	Резина NBR	Резина EPDM
15	Неподвижн. часть уплотнителя	Керамика	Вольфрам карбид
17	Защ. диск	Резина	Резина
18	Подставка	Чугун G20	Чугун G20
19	Винт	Луженая сталь	Луженая сталь
20	Подшипник	Сталь	Сталь
21	Шпонка	Нерж. сталь AISI 304	Нерж. сталь AISI 304
22	Вал ротора	Нерж. сталь AISI 431	Нерж. сталь AISI 431
24	Пружин. чольцо	Сталь	Сталь
25	Моторн. часть со статором	Алюминий	Алюминий
26	Опора	Термопласт	Термопласт
27	Винт	Луженая сталь	Луженая сталь
29	Клемн. колодка	Термопласт	Термопласт
30	Клеммн. крышка	Термопласт	Термопласт
31	Кабельн. канал	Термопласт	Термопласт
32	Крышка	Алюминий	Алюминий
33	Вентилятор	Термопласт	Термопласт
35	Крышка вентилятор.	Сталь	Сталь
36	Крышка диффузора	Термопласт	Термопласт
40	Дистанционн. втулка	Латунь	Латунь
41	Шпилька	Нерж. сталь AISI 304	Нерж. сталь AISI 304
50	Диффузор	Термопласт	Термопласт
52	Конденсатор	Пластмасса	Пластмасса
60	Ежектор в компл.	Чугун G20	Чугун G20
61	Трубка вентури	Термопласт	Термопласт
62	Дюза	Термопласт	Термопласт
70	Всасывающ. патрубок	Чугун G20	Чугун G20
71	Уплотнение	Резина NBR	Резина EPDM
75	Фланец	Сталь	Сталь

Техническая характеристика.

Производительность до1,7 м³/ч (для М92-М102)
Производительность до 3 м³/ч (для М202)
Напор до 42 м. (для М92-М102)
Напор до 83 м. (для М202)
Максимальная температура перекачиваемой жидкости от -15°С до 50°С.
Максимальная температура окружающей среды до 40°С.
Максимальное рабочее давления до 9 бар.
Гидравлические характеристики согласно UNI/ISO 2548 - класс С, приложение В.
Электрические свойства соответствуют нормам СЕI .
Рабочие характеристики описаны в каталоге и основаны на испытаниях с чистой водой плотностью 1000кг/м³

Установка.

Перед пуском заполните жидкостью насосную часть и проверьте работоспособность труб.
Насос должен располагаться только в горизонтальном положении.
Насос должен быть установлен в горизонтальном положении.
Перед пуском насоса обязательно заполните водой насосную часть агрегата.

Гидравлические характеристики:

Тип	Тип Эжектора	Величина напряжения		Глубина всасывания	Манометрическая высота всасывания в метрах
		Величина напряжения			25	28	30	32	35
		kW	HP		Подача л/ч
М92	Р1/20	0,55	0,75	9	1680	1360	1100
				12		1200	1020	700
				15			960	500	270

Тип	Тип Эжектора	Величина напряжения		Глубина всасывания	Манометрическая высота всасывания в метрах
		Величина напряжения			30	32	35	37	40	42
		kW	HP		Подача л/ч
М102	Р1/20	0,75	1	9	1710	1440	970
				12		1400	1020	950	480
				15			990	930	500	135
				18					460	135
				21						135

Тип	Тип Эжектора	Величина напряжения		Глубина всасывания	Манометрическая высота всасывания в метрах
		Величина напряжения			50	53	56	59	62	65	68	71	74	77	80	83
		kW	HP		Подача л/ч
М202	Р1/20	1,5	2	9	3000	3000	3000	2640	2280	1980	1620
				12		3000	3000	2640	2280	1980	1620	1080
				15			3000	2640	2280	1980	1620	1080	950
				18				2640	2280	1980	1620	1080	950	690
				21					2280	1980	1620	1080	950	690	370
				24						1980	1620	1080	950	690	370	96
				27							1620	1080	950	690	370	96
				30								1080	950	690	370	96
				33									1080	690	370	96

Размеры и вес:

Тип	DNA	DNM	f	а	ml	n1	n2	Н	h1	h2	h3	w	Ød	Kg
М92	G1"¼	G1"	277	83	-	180	140	207	98	93	105	179	9	17,2
М102	G1"¼	G1"	277	83	-	180	140	207	98	93	105	179	9	18,4
М202	G1"¼	G1"	341	75	34	220	180	-	114	121	121	-	11	31,9

Схема установки:

Температура носителя, до +С°

Максимальний тиск, H(м)

Подача, м3/год

Глибина всмоктування, H(м)
