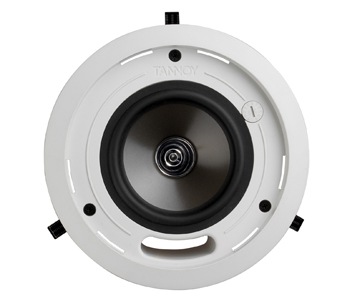

Акустика Tannoy CMS501DC BM

Технічні характеристики

CMS 501DC
CMS501 DC
СИСТЕМА
Диапазон воспроизводимых частот (-3 дБ) (1) Б. М. Назад может    85 Гц - 50 кГц
Частотный диапазон (-10dB) (1) Б. М. Назад может    74Hz - 54kHz
Частотный диапазон (-10dB) (1) П. И. Вернуться может    70Hz - 54kHz
Чувствительность системы (1Вт @ 1м) (2)    89 дБ (1 Вт = 2,83 В на 8 Ом)
Номинальный угол покрытия    90 градусов коническая
Угол раскрытия (1 кГц до 6 кГц)    109 градусов
КНД (Q)    5,9 усредненные 1 кГц до 6 кГц
Индекс направленности (DI)    6,9 усредненные 1 кГц до 6 кГц
Номинальная максимальная SPL    Рейтинг: 107 дБ
пик: 113dB
Мощность (3)    Рейтинг: 60 Вт
Программы: 120Вт
Пик: 240 Вт
Рекомендуемая мощность усилителя    120 Вт при 8 Ом
Номинальное сопротивление    8 Ом
Трансформатор Краны (через передний поворотный переключатель)    70V: 30W / 15W / 7.5W / 3.75W / OFF
и низкий импеданс операцию
100V: 30W / 15W / 7,5 Вт / OFF
и низкий импеданс операция
Кроссовер    2 кГц - 2-го порядка НЧ, ВЧ 2-го порядка
(с динамическим HF защита)
ПРЕОБРАЗОВАТЕЛИ
Низкая частота    130 мм (5.00 ") Двойная концентрическая ™ постоянной
направленности водитель с несколькими бумаги волокна
целлюлозы конус
Высокая частота    19 мм (0,75 ") титановым куполом с
неодимовым магнитом системы
ФИЗИЧЕСКИЕ
Корпус    Назад Могу: Оцинкованная сталь
перегородка: Reflex загружены UL 94V-0 рейтингу ABS Решетка: сталь, с погодой покрытием
Функции безопасности    Безопасность кольцо, расположенное на задней панели корпуса
для нагрузки связью безопасности подшипников
Зажимные дизайн    Min / Max Зажимной диапазон:
8,0 мм (0,32 ") / 29.0mm (1.14")
Рекомендуемая Зажим Крутящий момент: 1.5Nm
Вернуться Может параметры    Слепая гора (BM):
В комплекте с фиксированной спине может
Предварительная установка (PI):
Отдельное спине может для предварительной установки
Параметры для ввода кабелей    Кабельный зажим и сжать разъем для подключения
трубопровода до 22 мм
Conduit нокауты    3 Установка горизонтального положения:
19 / 22 / 28 мм (0,75 "/ 0,87" / 1,10 ")
Разъемы    Съемный разъем блокировки с винтовыми
клеммами с "перебора" объекта
Рейтинги агентства по безопасности
UL-1480, UL-2043, CE
Б. М. отверстий Диаметр вырезов    190 мм (7.48 ")
П. И. отверстий Диаметр вырезов    190 мм (7.48 ")
Размеры
Рамка диаметр: 210 мм (8,27 "), Б. М. модели: Фронт потолка до задней спине может 189.50mm (7,46 "), Б. М. модели: Фронт потолка до верхней части контура безопасности 206.80mm (8,14 "), П. И. модели: Фронт поверхности потолка, чтобы задней динамик 135.60mm (5,34 "), П. И. модели: Фронт аксессуар спине может рамкой для верхней части контура безопасности 153.50mm (6,04 ")






Вес нетто (шт)    CMS501 DC Б.М.: 3.90kg (7.94lbs)
CMS501 DC PI: 2.85kg (6.39lbs)
П. И. спине может: 2.60kg (5.73lbs)
Входящие в комплект аксессуары    С кольца
Плитка мост
Paint маски
Вырез шаблон
решеткой
Дополнительные аксессуары    Штукатурка (грязи) кольцо
Примечания: (1) Средняя более заявил пропускной способности. Измеряется в перегородку МЭК в безэховой камере (2) Невзвешенное Розовый входного шума, измеренный на расстоянии 1 м от оси (3) Долгосрочные пропускная способность власти, как это определено в ОВОС - 426B тест
